OVERVIEW

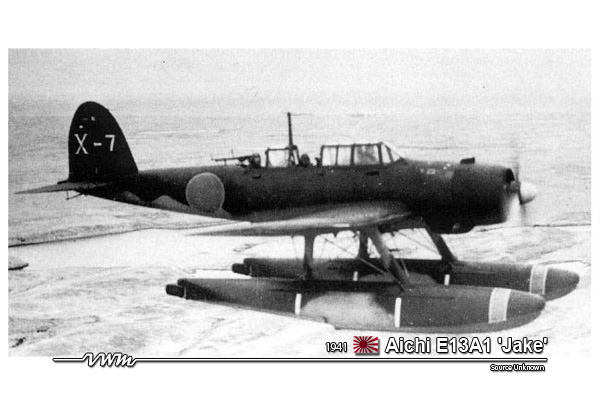

AICHI E13A1 'JAKE'
1941

RECONNAISSANCE FLOATPLANE



DATA


AICHI E13A1 'JAKE'

CLASSIFICATION
CLASS :
 RECONNAISSANCE FLOATPLANE
COUNTRY OF ORIGIN :
 IMPERIAL JAPAN
MANUFACTURER :
 AICHI TOKEI DENKI KABUSHIKI KAISHA
FIRST FLIGHT :
 1941
SERVICE DELIVERY :
 --
NUMBER BUILT :
 1,418

SPECIFICATION
SPAN :
 47 ft 7 in (14.50 m)
LENGTH :
 37 ft 1 in (11.31 m)
HEIGHT :
 15 ft 5 in (4.70 m)
WING AREA :
 387 sq ft (36.0 m sq)
WEIGHT EMPTY :
 5,825 lb (2,642 kg)
WEIGHT LOADED :
 8,025 lb (3640 kg )
WEIGHT MAX :
 8,800 lb (4,000 kg)
POWER PLANT :
 1 x Mitsubishi Kinsei 43 14-cylinder Air-Cooled Ttwin-Row Radial

 Engine, Rated at 1,080 hp (810 kW)
ARMAMENT :
 1 x Rearward-Firing 7.7mm Type 92 Machine Guns in Flexible Mount in

 Aft of Cockpit
BOMB LOAD :
 1 x 551 lb (250 kg) in Centerline,
CREW :
 3 - Pilot, Observer and Rear Gunner

PERFORMANCE
MAXIMUM SPEED :
 234 mph (375 kg)
CRUISING SPEED :
 --
LANDING SPEED :
 --
CLIMB RATE :
 1,610 ft/min (8.2 m/s)
RANGE :
 1,300 miles (2100 km)
SERVICE CEILING :
 28,500 ft (8700 m)






REFERENCES



Green, William; Swanborough, Gordon. The Complete Book of Fighters. New York: Barnes & Noble Books. 1998. ISBN 0-07607-0904-1.
