OVERVIEW

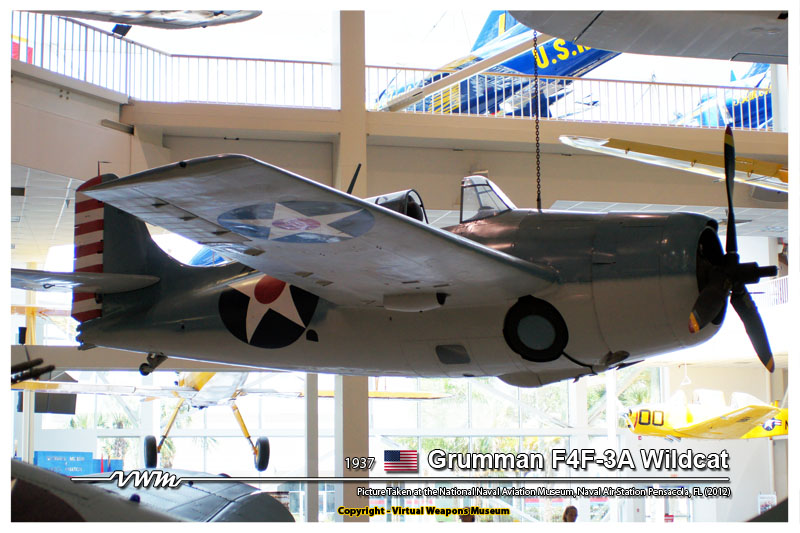

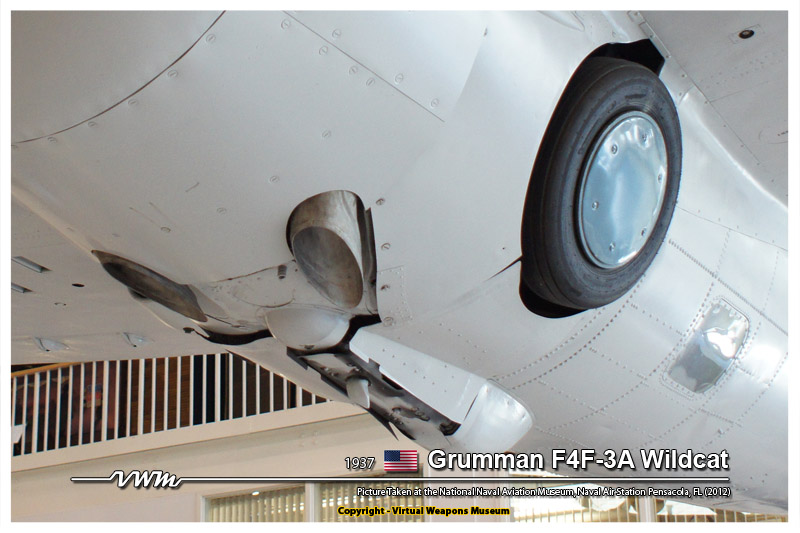

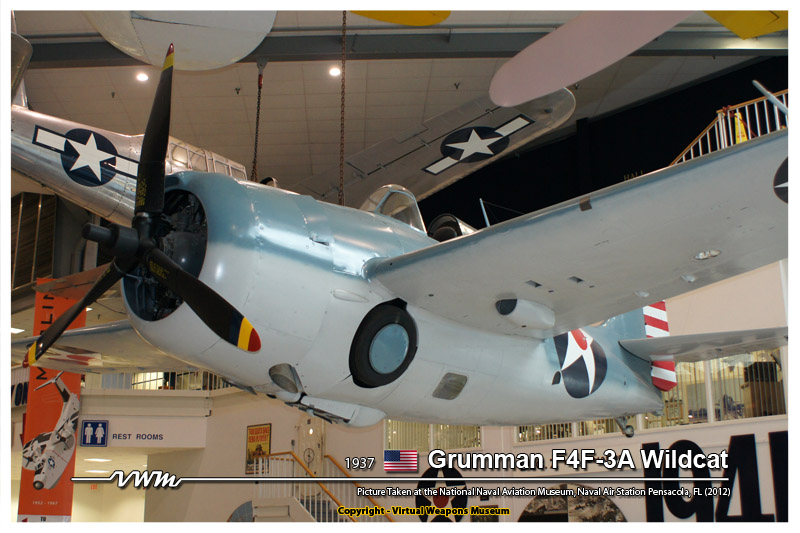

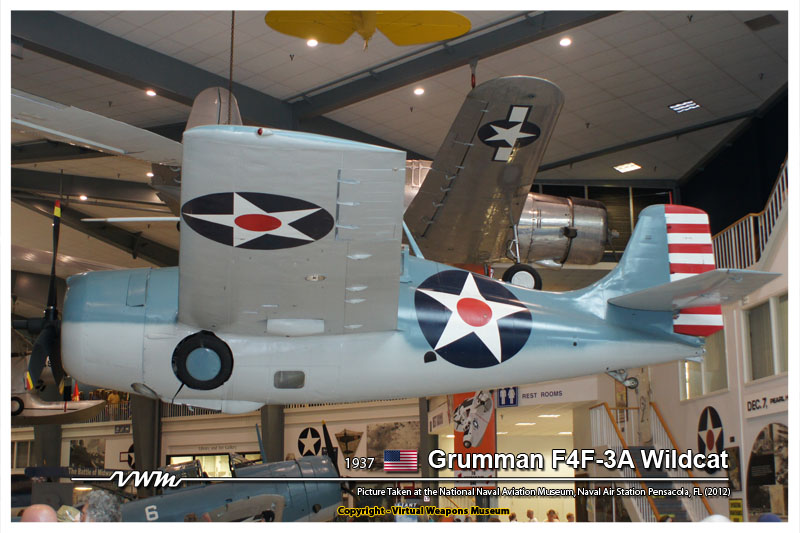

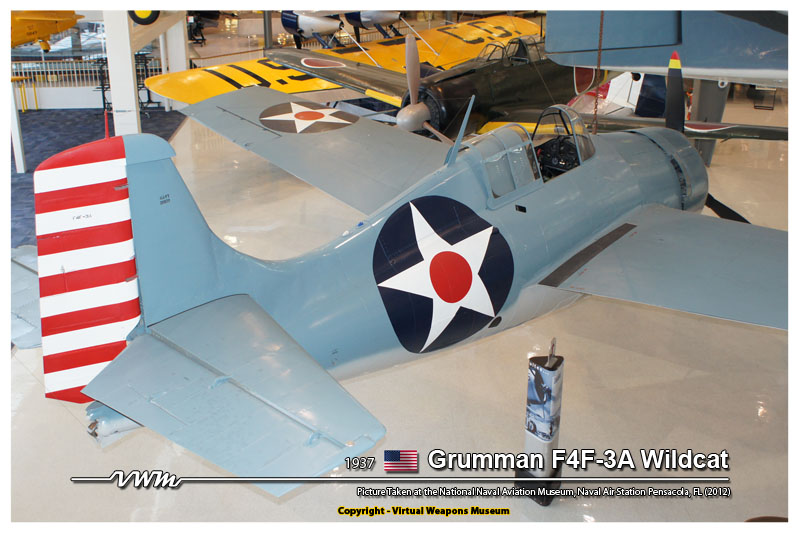

GRUMMAN F4F-3A (MODEL G-36) WILDCAT
1941

CARRIER BASED FIGHTER













































DATA


GRUMMAN F4F-3A (MODEL G-36) WILDCAT

CLASSIFICATION
CLASS :
 FIGHTER
COUNTRY OF ORIGIN :
 UNITED STATES
MANUFACTURER :
 Grumman Aircraft Engineering Corporation, (Later Grumman Aerospace

 Corporation)
FIRST FLIGHT :
 1941
SERVICE DELIVERY :
 March 8, 1941
NUMBER BUILT :
 95

SPECIFICATION
SPAN :
 38 ft 0 in (11.58 m)
LENGTH :
 28 ft 10-1/2 in (8.78 m)
HEIGHT :
 11 ft 10-1/2 in (3.61 m)
WING AREA :
 260 sq ft (24.15 m sq)
WING LOADING :
 ---
POWER LOADING :
 ---
ASPECT RATIO :
 ---
WEIGHT EMPTY :
 5,216 lb (2366 kg)
WEIGHT LOADED :
 6,876 lb (3119 kg)
WEIGHT MAX :
 8,026 lb (3641 kg)
ARMAMENT :
 4 x .50-cal M2 Machine Guns two in each Wing
PAYLOAD :
 200 lbs (91 kg) of Bombs
POWER PLANT :
 2 x Pratt & Whitney R-1830-90 Supercharged Radial Engine, Rated at

 1,200 hp
CREW :
 1


PERFORMANCE
MAXIMUM SPEED :
 282 mph (454 km/h) at Sea Level; 312 mph (502 km/h) at 16,000 ft

 (4877 m)
CRUISING SPEED :
 156 mph (251 km/h)
LANDING SPEED :
 75 mph (121 km)
CLIMB RATE :
 2,430 ft/min (741 m/min)
RANGE :
 825 miles (1328 km); 1,585 miles (2551 km)
SERVICE CEILING :
 34,300 ft (10455 m)




REFERENCES



Wagner, Raymond. American Combat Planes, Third Enlarged Edition New York: Doubleday & Company, Inc, 1982. ISBN 0-385-13120-8.
