OVERVIEW

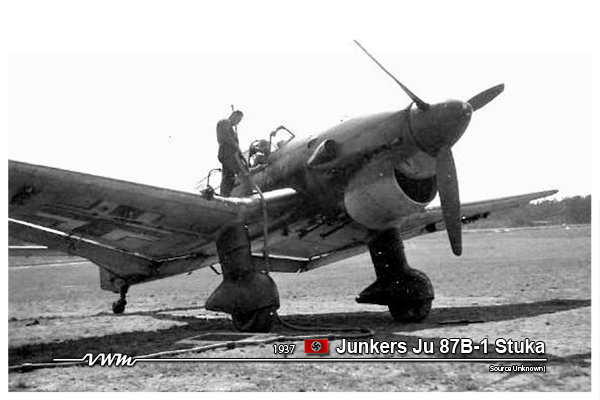

JUNKERS Ju 87B-1 STUKA
1937

DIVE BOMBER




OVERVIEW



…More to come




DATA


JUNKERS Ju 87B-1 STUKA

CLASSIFICATION
CLASS :
 DIVE BOMBER
COUNTRY OF ORIGIN :
 GERMANY
MANUFACTURER :
 Junkers Flugzeug und Motorenwerke AG
FIRST FLIGHT :
 1937
SERVICE DELIVERY :
 1937
NUMBER BUILT :
 697

SPECIFICATION
SPAN :
 45 ft 3.30 in (13.8 m)
LENGTH :
 36 ft 5 in (11.10 m)
HEIGHT :
 13 ft 2 in (4.01 m)
WING AREA :
 343.37 sq ft (31.90 m sq)
WING LOADING :
 ---
POWER LOADING :
 ---
ASPECT RATIO :
 ---
WEIGHT EMPTY :
 5,974 lb (2710 kg)
WEIGHT LOADED :
 ---
WEIGHT MAX :
 9,568 lb (4340 kg)
ARMAMENT :
 2 x 7.92 mm (.312 in) MG 17 machine gun forward,

 1 x 7.92 mm (.312 in) MG 15 Flexible machine gun to rear
PAYLOAD :
 1 x 551 lb (250 kg) bomb beneath the fuselage and

 4 x 110 lb (50 kg), two bombs underneath each wing
POWERPLANT :
 1 x Junkers Jumo 211Da liquid-cooled inverted-vee V12 Piston Engine,

 Rated at 1,200 hp (895 kW)
CREW :
 2


PERFORMANCE
MAXIMUM SPEED :
 238 mph (383 km/h)
CRUISING SPEED :
 199 mph (320 km/h)
LANDING SPEED :
 73.3 mph (118 km/h)
CLIMB RATE :
 1,640 ft/min (8.33 m/s);

 To 3,280 ft (1000 m) in 2.0 min;

 To 9,840 ft (3000 m) in 7.0 min;

 To 16,400 ft (5000 m) in 12.0 min;
RANGE :
 491 miles (790 km)
SERVICE CEILING :
 26,245 ft (8000 m)




REFERENCES



Chant, Chris. Aircraft of World War II. New York: Barnes & Noble Books, 1999. ISBN 0-7607-1261-1.

Erfurth, Helmut. Junkers Ju 87 (Black Cross - Volume 5). England: Midland Publishing, 1999, 2004. ISBN 1-85780-186-5.
