OVERVIEW

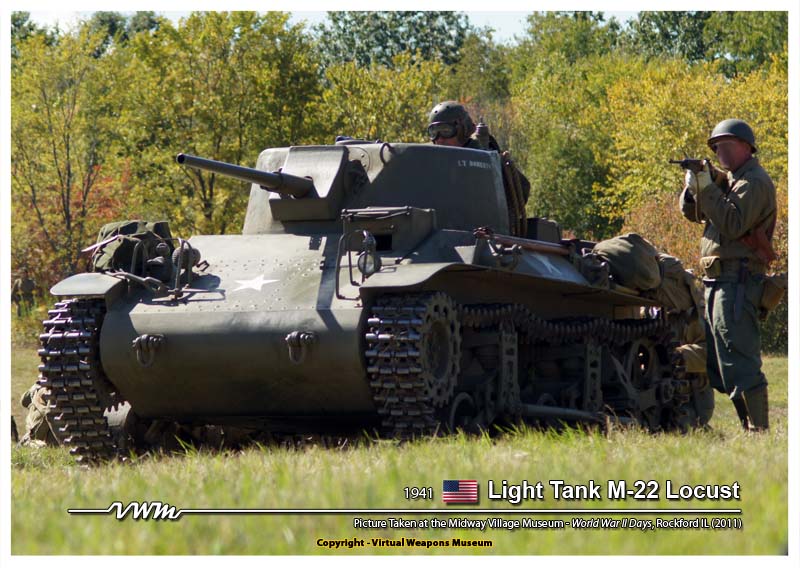

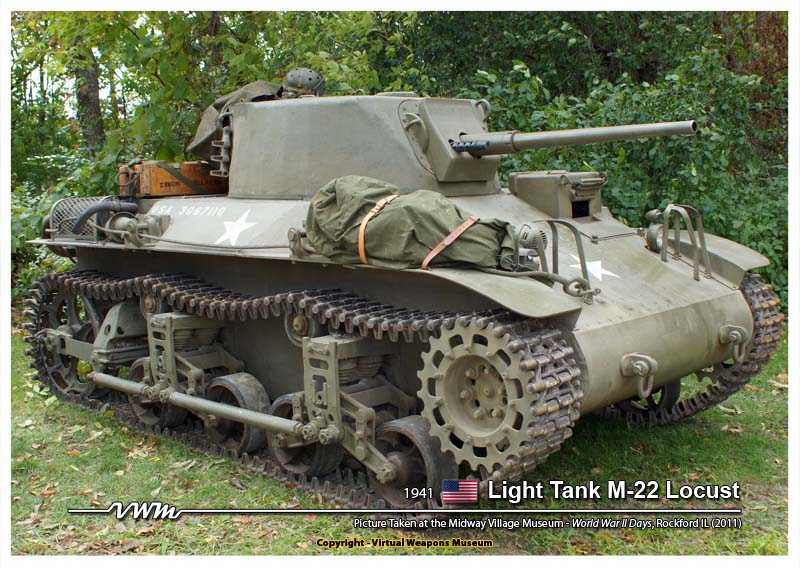

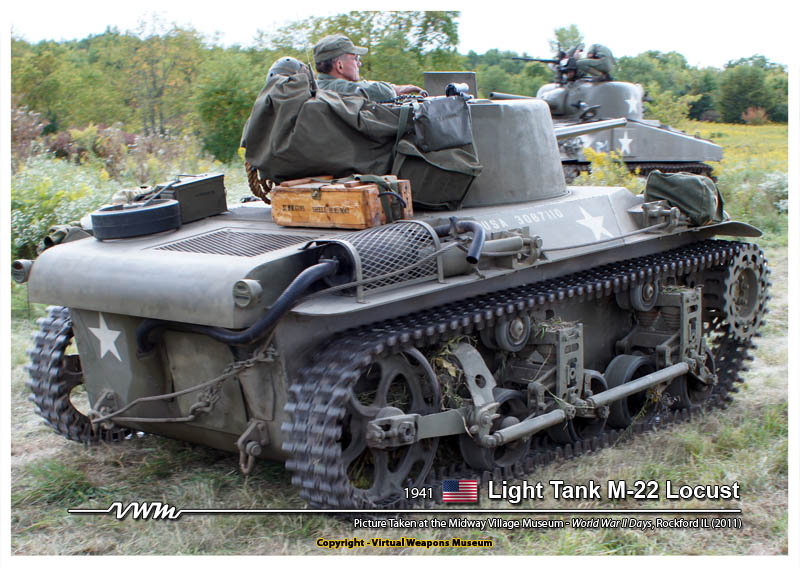

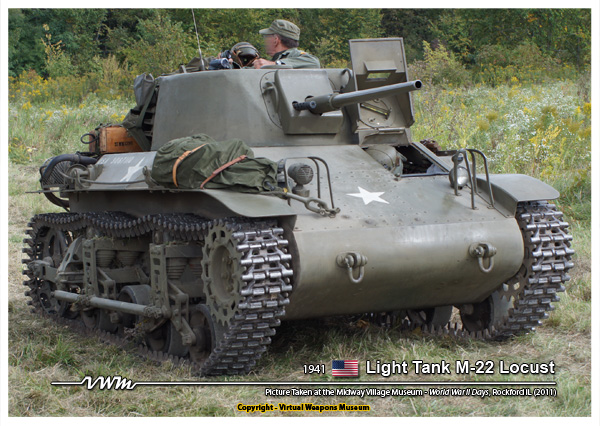

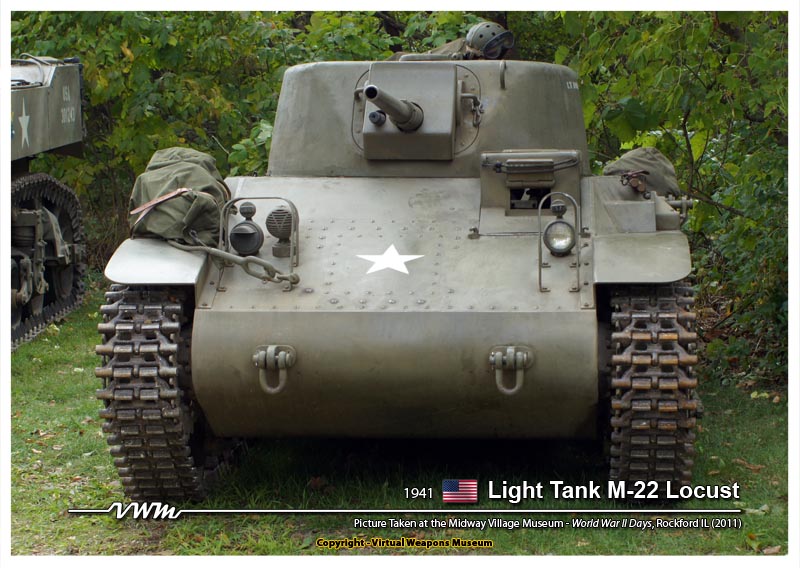

LIGHT TANK M22 LOCUST (AIRBORNE)
1941

LIGHT TANK





OVERVIEW





More to come




DATA


LIGHT TANK M22 LOCUST (AIRBORNE)
 (T9E1)
CLASSIFICATION
CLASS :
 LIGHT TANK (AIRBORNE)
COUNTRY OF ORIGIN :
 UNITED STATES
MANUFACTURER :
 MARMON-HERRINGTON
FIRST PROTOTYPE :
 1941
SERVICE DELIVERY :
 MARCH 1943
NUMBER BUILT :
 830

SPECIFICATION
WIDTH :
 7 ft 1 in
LENGTH :
 12 ft 11 in
HEIGHT :
 6 ft 1 in
TRACK WIDTH :
 11 1/4 in
BATTLE WEIGHT :
 16,400 lbs
ARMOUR THICKNESS :
 Maximum - 25mm

 Minimum - 9mm
POWER PLANT :
 Lycoming 0-435T 6 cylinder Petrol, Output 162 hp
SUSPENSION TYPE :
 Vertical Volute
ARMAMENT :
 Main - 1 x 37mm M6 Gun

 Secondary - 1 x 30 cal Browning Machine Gun
TRAVERSE :
 360 deg
ELEVATION LIMITS :
 +30 deg to -10 deg
AMMUNITION :
 50 Rounds of 37mm

 2,500 Rounds of .30 cal
CREW :
 3 - Commander, Gunner & Driver

PERFORMANCE
MAXIMUM SPEED :
 40 mph
CROSS-COUNTRY SPEED :
 30 mph
FORDING DEPTH :
 3 ft 2 in
VERTICAL OBSTACLE :
 1 ft 1/2 in
TRENCH CROSSING :
 5 ft 5 in
COMBAT RANGE :
 135 miles






REFERENCES



Chamberlain, Peter; Ellis, Chris. British & American Tanks of World War II. New York: Arco Publishing Company, Inc. 1969. ISBN 0-668-04304-0
